АЗГП(Г)1-8-15 в розгорнутому
в-ді
«АЗГП(Г) 1» – анодний заземлювач графітопластовий пластинчастый глибинний
ТУ У 27.9 – 32946566 - 001:2013
Застосування АЗГП(Г) 1 - анодні заземлювачі графітопластові пластинчасті (глибинні) використовується в якості глибинних анодних заземлювачів для встановлення в грунтах з високим питомим опором, а також в міських та інших обмежених умовах, де є доцільним використання глибинних анодних заземлювачів.
Конструкція
АЗГП(Г) 1 - збірна конструкція, яка складається з АЗГП 1 анодів розміщених у спеціальні полімерні каркаси, які в свою чергу збираються в "гірлянду" і опускаються у вертикальну свердловину, вільний простір заповнюється вуглецевими засипками або грунтом. Відведення газів, що утворюються при роботі заземлювача здійснюється за допомогою газовідвідної перфорованої трубки, що виходить разом з кабелями на поверхню.
1 - анодний заземлювач АЗГП(Г) 1 2 - несучий полімерний каркас 3 - підвісний сталевий трос в поліетиленовій оболонці 4 - кабель 5 – вуглецева обсипка або грунт 6 – газовідвідна перфорована трубка 7 - ковер 8 - гравій 9 - грунт 10 - груз

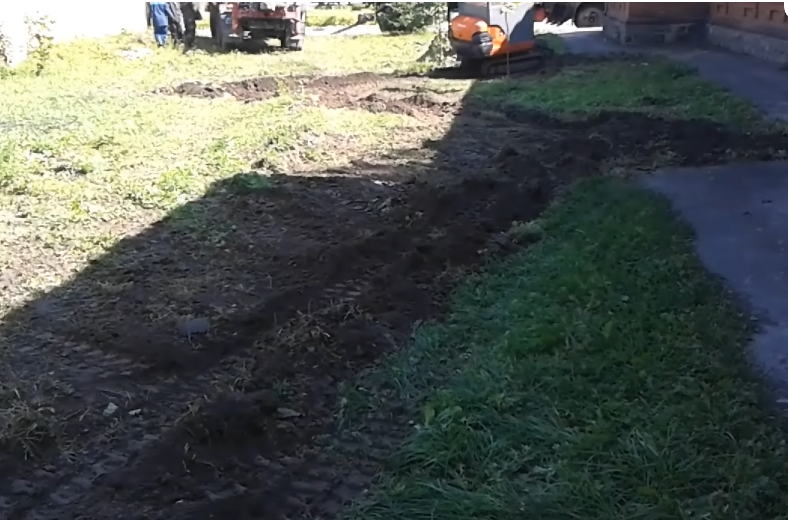

Заземлювачі АЗГП(Г) 1 збираються в заводських умовах і постачаються споживачам повністю готовими до монтажу "гірляндами", при монтажі заземлювача "гірлянду" анодів опускають в свердловину, після чого проводиться заповнення прианодного простору відповідним матеріалом.
Тип глибинного заземлення, що складається з заземлювачів АЗГП(Г) 1, кількість електродів, довжина анодного кабелю визначається Замовником згідно з проектом катодного захисту. Заземлювачі АЗГП(Г) 1 комплектуються відповідною кількістю вуглецевої засипки відповідно до кількості елементів. Загальні правила встановлення АЗГП(Г) 1 здебільшого аналогічні правилам встановлення інших типів глибинних анодних заземлювачів, детальна інформація в паспорті та інструкції по експлуатації. При оформленні замовлення слід дотримуватися слідуючої схеми позначення (згідно ТУ):
електроди АЗГП(Г) 1 - N - Н
де: N - кількість елементів, Н - глибина встановлення (в метрах). Технічні характеристики Таблиця 1 - основні модифікації АЗГП(Г) 1 Таблиця 2 - основні експлуатаційні характеристики АЗГП(Г) 1
Експлуатаційні характеристики АЗГП(Г) 1 вказані в таблиці 2 дійсні при умові використання в якості засипки АЗВ (графіту), вони відповідають своїм підповерхневим аналогам АЗГП 1. Переваги АЗГП(Г) 1 над іншими глибинними анодними заземлювачами Основні переваги АЗГП(Г)1:
При домовленості зі Споживачами можливе виготовлення заземлювачів будь-якої глибини встановлення та висотою активної зони, заземлювачі комплектується вагою для опускання заземлювача в свердловину та пристроєм для фіксації їх на поверхні. Більш детальна інформація надається за запитом Споживачів. |
