«АЗГП(Г) 1» – анодный заземлитель графитопластовый пластинчатый глубинный

ТУ У 27.9 – 32946566 - 001:2013

Применение

АЗГП(Г) 1 - анодные заземлители графитопластовые пластинчатые (глубинные) используется в качестве глубинных анодных заземлителей для установки в грунтах с высоким удельным сопротивлением, а также в городских и других стеснённых условиях где целесообразно использование глубинных анодных заземлителей.

Конструкция

АЗГП(Г) 1 - сборная конструкция состоящая из АГЗП 1 анодов размещенных в специальные полимерные каркасы, которые в свою очередь собираются в "гирлянду" и опускаются в вертикальную скважину, свободное пространство заполняется углеродными засыпками или грунтом. Отвод газов, образующихся при работе заземлителя осуществляется с помощью газоотводной перфорированной трубки которая выходит вместе с кабелями на поверхность.

1 - анодный заземлитель АЗГП(Г) 1

2 - несущий полимерный каркас

3 - подвесной стальной трос в полиэтиленовой оплетке

4 - кабель

5 – углеродная обсыпка или грунт

6 – газоотводная перфорированная трубка

7 - ковер

8 - гравий

9 - грунт

10 - утяжелитель

Заземлители АЗГП(Г) 1 собираются в заводских условиях и поставляются Потребителям полностью готовыми к монтажу "гирляндами", при монтаже заземлителя "гирлянду" анодов опускают в скважину, после чего проводиться заполнение прианодного пространства соответствующим материалом.

Тип глубинного заземлителя состоящего из заземлителей АГЗП(Г) 1, количество электродов, длина анодного кабеля определяется Заказчиком по проекту катодной защиты. Заземлители АЗГП(Г) 1 комплектуются соответствующим количеством углеродной засыпки в соответствии с количеством элементов.

Общие правила установления АГЗП(Г) 1 части аналогичны правилам установки других типов глубинных анодных заземлителей, подробная информация в паспорте и инструкции по эксплуатации.

При оформлении заказа следует придерживаться следующей схемы обозначения (согласно ТУ);

электроды АЗГП(Г) 1 - N - Н

где: N -количество элементов , Н - глубина установки (в метрах).

Технические характеристики

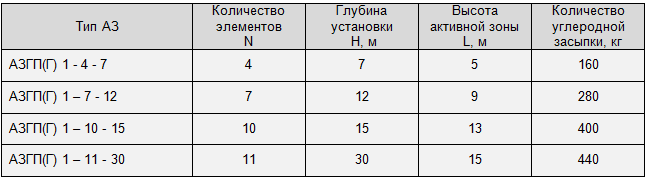

Таблица 1 - основные модификации АЗГП(Г) 1

Количество анодной засыпки рассчитан на диаметр скважины -190 мм, (под диаметр шнека буровой установки-190 мм)

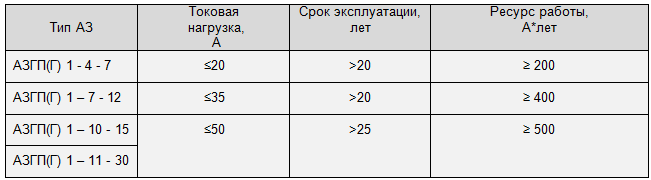

Таблица 2 - основные эксплуатационные характеристики АЗГП(Г) 1

Эксплуатационные характеристики АЗГП(Г) 1 указанные в таблице 2 действительны при условии использования в качестве засыпки АЗВ (графита), они соответствуют своим подповерхностным аналогам АЗГП 1.

Преимущества АЗГП(Г) 1 над другими глубинными анодными заземлителями

Основные преимущества АЗГП(Г) 1:

низкое первоначальное сопротивление растеканию;
низкая динамика изменения сопротивления растеканию;
простота и надежность монтажа;
большой ресурс работы и срок эксплуатации;
умеренная цена.

Недостатки АЗГП(Г)1:

ограниченный ресурс работы без использования углеродных засыпок
проблематичность установки в скважины большой глубины (более 15 метров) заполненных буровым раствором

При договоренности с Потребителями возможно изготовление заземлителей любой глубины установки и высотой активной зоны, заземлители комплектуются весом для опускания заземлителей в скважину и устройством для фиксации их на поверхности.

Более подробная информация предоставляется по запросу Потребителей.
